GridION 用户手册

概览

本中文版本对应的英文原文实验指南版本为:GX1_S1012_v1_revAA_25Oct2019。

本手册将指导您安装、检测及配置您的GridION™。

请点击此处查看我们的设备常见问题解答.

仅供研究使用。

Document version: GX1_S1012_v1_revAA_25Oct2019

1. 测序仪信息

GridION Mk1

GridION Mk1 是一款极具成本效益的小型台式系统。它能分别或同时运行五张MinION或Flongle测序芯片,并利用内置的高性能软件实现对测序数据的实时碱基识别和分析。

GridION Front Square Open Mixed 3 Transparent

技术规格

尺寸和重量 220 x 365 x 370 mm, 14.4 kg
功率 650 W
计算规格 7 TB 固态硬盘存储、64 GB 内存、用于操作系统及流程编排的英特尔i7-10700K 处理器、GridION 加速器
预装软件 Linux OS, GridION OS, MinKNOW
环境条件 请在+18℃至+25℃的环境温度范围内使用本测序仪
储存环境温度为+5℃至+40℃

常见问题

请点击此处,查看测序设备相关的常见问题解答。

2. 包装盒内容物

GridION 包装

中文 GridION Packaging

包装盒内容物

货件将包含:

  • GridION 测序仪
  • 国标C13电源线
  • 五张配置测试芯片(CTC)
  • DisplayPort转HDMI适配器
  • 快速入门指南

Whats in the box

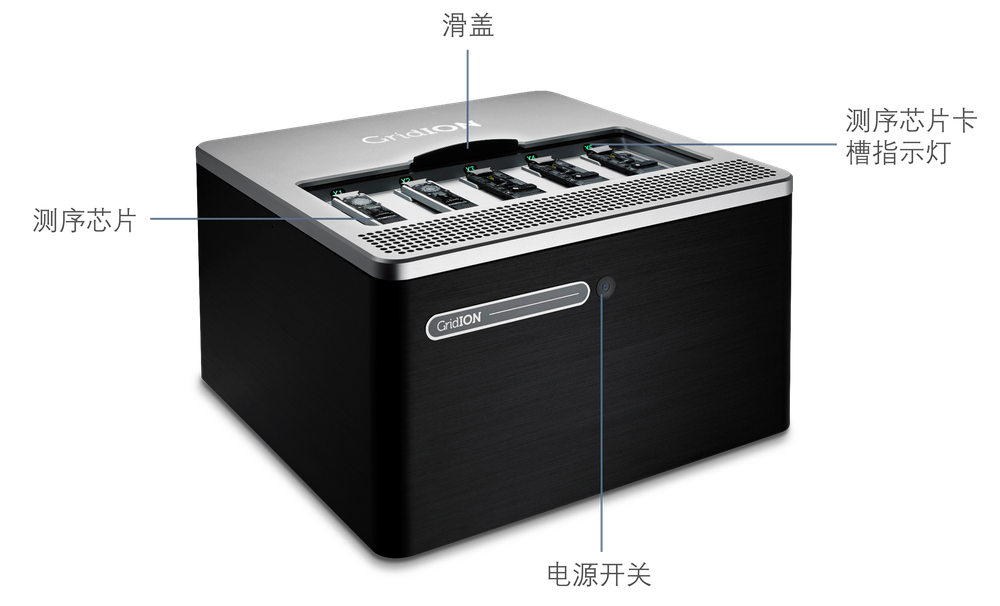

GridION 的组件如下所示:

GridION组件

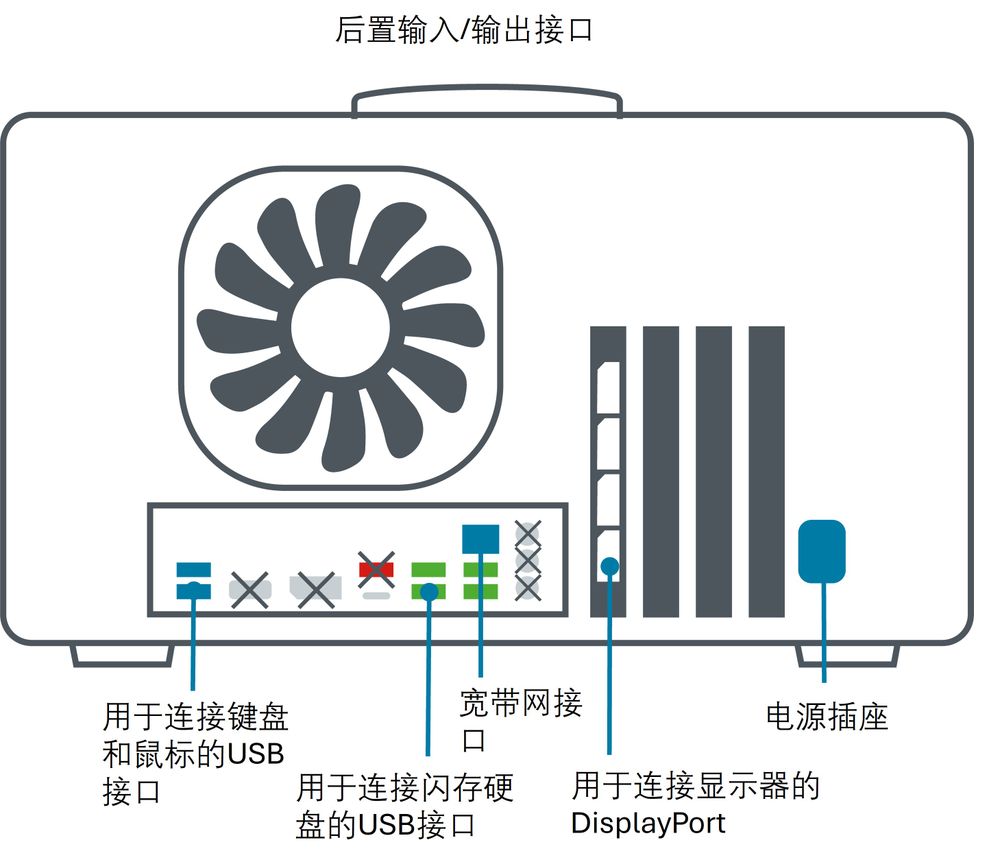

GridION 上的可用接口如下所示:

GridION 接口与电缆

3. 安装并启动测序设备

准备安装

在安装测序仪之前,请确保您配置好:

  • 1 x 宽带网线(1 Gbps)
  • 对EPI2ME分析:宽带端口——对互联网上的443端口进行出站访问,并通过TCP访问此处列出的AWS eu-west-1 IP地址范围。
  • 对遥测反馈:能够通过HTTPS/443端口出站访问52.17.110.146、52.31.111.95、79.125.100.3,或访问域名ping.oxfordnanoportal.com
  • 对软件更新:能够通过HTTPS/443端口出站访问178.79.175.200 及 96.126.99.215,或访问域名cdn.oxfordnanoportal.com
  • 1x 显示器(兼容 HDMI/DisplayPort )
  • 1X 适配的显示器电线
  • 1x 通过USB连接的键盘
  • 1x 通过USB连接的鼠标
  • 可选:连接C14电线的不间断电源

推荐的实验室摆放位置

  • 请将仪器至于一张稳固、清洁的实验台上。
  • 请确保宽带网接口靠近电源。
  • 请确保电源插头处在方便插拔的位置,以便在紧急情况下将测序仪断开。
  • 测序应在+18℃至+25℃的室温下进行。
  • 请确保仪器四周均留有30厘米的空间。
  • 请勿覆盖任何通风口。
  • 警告 - 操作过程中仪器后部会发热。

打开测序设备包装,将设备置于操作台上计划的摆放位置。

请参照下图,将所需线缆与测序设备连接。

GridION 接口与电缆

  • 1x 宽带网
  • 1x 用于连接显示器的HDMI/DisplayPort*
  • 1x 键盘USB
  • 1x 鼠标USB
  • 1x C13电线

*包装中提供1 x DisplayPort转HDMI适配器

重要

请注意:旧版测序设备背面的USB接口为USB 3.0。设备正面的接口为USB 2.0,因此不推荐用于数据传输。

请将电源线与主电源/不间断电源连接。请使用我们提供的电源线,或符合认可标准的额定电源线,并确保设备已连接至保护接地电源。打开电源开关。

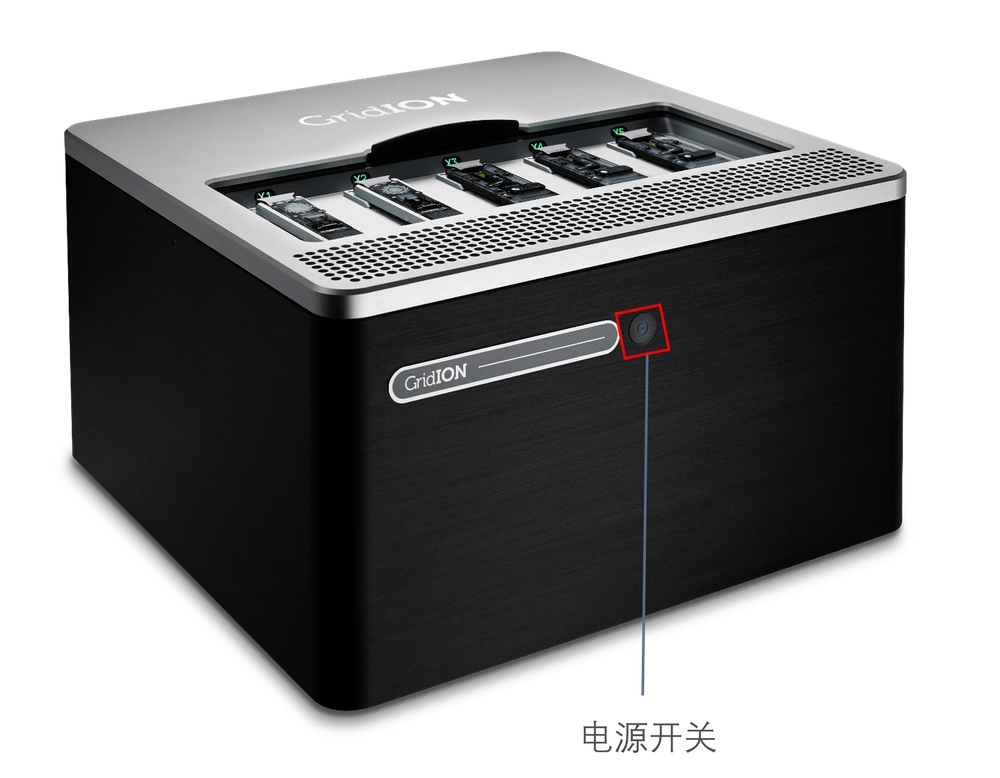

按下电源按钮。按钮中心应亮起蓝光。屏幕将显示加载页面,然后是登录界面。

中文 GridION Power Button

双击桌面上的MinKNOW图标,打开MinKNOW图形用户界面。

Icon 1

我们建议您使用纳米孔社区的账户信息登录MinKNOW软件。

您须连接到互联网方可登录。

用户可在此页面的右下角选择界面语言。

Login

界面将提示您输入电邮地址和纳米孔密码:

Okta 2 email address login page

Okta 3 password page external users

如您在登录时遇到问题,请通过我们的纳米孔微信公众号(NanoporeSupport)或社区支持通道(https://community.nanoporetech.com/support) 联系我们的客服。与此同时,您可点击 Continue as guest ,以访客身份暂时使用MinKNOW。

在“Connection Manager”(连接管理器)下选择与计算机连接的测序仪。

grid

随即进入“Sequencing Overview”(测序概览)页面。页面上会显示已建立连接的测序芯片或配置测试芯片(CTC)。

Q-Line sequencing overview

4. 网络设置和连接

注意

更改您的网络配置

GridION的网络参数配置须适合您当地的网络环境。

警告! 更改 GridION 网络参数可能导致设备无法正常工作。

如您对GridION网络设置的配置参数存疑,请联系本地IT部门。

网络要求

GridION 使用 1x1 Gbps 铜线接口与您本地网络设施连接。该端口唯一,且默认使用DHCP配置IP地址(也可手动配置IP地址)。

连接将用于:

  • 向 Oxford Nanopore Technologies 发送遥测* 信息
  • 接收设备的软件和固件更新
  • 将生物测序数据传输至您本地的存储基础设施

用户须自备网线进行配置。

* 遥测仅发送有关测序运行条件和设置的源数据,如序列长度和质量值等信息,而不会记录具体基因组序列信息。

配置您的网络

如果您希望将GridION连接至单个网络,请使用用户界面。

如需配置GridION与多个网络连接,请打开终端窗口并输入以下命令:

ont-network-settings

此脚本的选项包括:

--dhcp - 非必需 - 使用DCHP,并仅保留接口、绑定和覆盖这三项属性
--address ip_address - 必需 - GridION的IP地址
--subnet subnet_mask - 必需 - GridION的子网掩码
--gateway gateway_address - 必需- GridION的默认网关
--dns DNS_server1,DNS_server2 - 必需 - GridION的DNS服务器
--search your_domain - 必需 - 您的域名后缀(例如,公司名.地域)
--overwrite - 非必需
--help - 详细说明上述选项

如需重置设置,请务必在上述命令选项前使用--overwrite 标志,再关闭设备、然后重新启动。

验证 IP 地址

如需验证静态或动态(DHCP)IP地址的配置是否正确,请使用命令:ifconfig

返回信息将包含宽带网络的IP地址,示例如下:

grid@GXB03415:~$ ifconfig
docker0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        inet 172.17.0.1  netmask 255.255.0.0  broadcast 172.17.255.255
        ether 02:42:35:39:60:40  txqueuelen 0  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
eno1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.150.60.13  netmask 255.255.255.0  broadcast 10.150.60.255
        inet6 fe80::78cf:8a5c:26ec:4611  prefixlen 64  scopeid 0x20<link>
        ether 3c:7c:3f:be:02:81  txqueuelen 1000  (Ethernet)

5. 更改默认密码和主机名

导航至“Host Settings”(测序设备设置)下的“Device Settings”(仪器设置)板块。

点击“System”(系统)框内的“Reset password”(重置密码)。

Grid password 1

在“Change Password”(更改密码)对话框中,输入您当前使用的密码,然后输入新密码。

Password change dialogue

点击“Reset Password”(重置密码),确认密码变更。

(进阶)变更默认的主机名

  • 如您需要更新设备的主机名,请运行以下命令并将“”部分替换为您所需的主机名(请省略尖括号“<>”):

sudo -S hostnamectl set-hostname <new_hostname>

  • 使用以下命令关闭设备,然后按下设备上的电源按钮重新启动设备:

sudo shutdown -h now

6. (进阶)更新时区并设置本地NTP服务器

更新时区:

首先键入以下命令,找到正确的时区名称:

sudo timedatectl list-timezones

使用以下命令更改时区:

sudo su -
Timezone="Europe/London"
timedatectl set-timezone $Timezone
systemctl restart systemd-timesyncd

设置本地NTP服务器:

请注意: 如使用外部时间服务器,则需访问NTP/123端口。

键入如下命令:

NTPserver="ntp.ubuntu.com" timedatectl set-ntp false cat << EOF > /etc/systemd/timesyncd.conf # See timesyncd.conf(5) for details.[Time] NTP=$NTPserver EOF systemctl stop ntp ntpdate $NTPserver systemctl disable ntp timedatectl set-ntp true hwclock --systohc timedatectl set-local-rtc 0

请忽略运行上述命令时可能出现的报错。

如需确认命令是否成功运行,请键入:

timedatectl status

请注意: 与 NTP 服务器同步可能需要几分钟。

7. 硬件检测

重要

硬件检测

请务必在新设备或更新软件后使用配置测试芯片(CTC)进行硬件检测。CTC已预先插入测序设备的测序芯片卡槽内。

注意: 如您使用 Flongle 测序芯片,请定期将 适配器插入GridION并进行硬件检测,以确保 Flongle 适配器的正常运行。如需检查设备或测序芯片卡槽,请使用 MinION CTC,此方法同样适用于使用 Flongle 测序芯片时。

将五张配置测试芯片(CTC)插入GridION的X1至X5芯片卡槽。当五张配置测试芯片均被识别后,五个卡槽将亮起绿灯。

2996-13

打开主页(Start),选择“Hardware Check”(硬件检测)。

Hardware check 1

选择所有测序芯片卡槽并选择“Start”(开始)以启动检测。

在GridION上使用 MinION 测序芯片:

Flow cell check start 1

随即进入“Sequencing Overview”(测序概览)页面。

测序芯片下方将有进度栏显示检测进度。

下图以Flongle配置测试芯片(CTC)为例(红框内为进度栏)。

Hardware check progress bar

步骤结束

硬件检测历时约1分钟。

如检测 __通过__, __指示框呈绿色__。

如检测 __未通过__,则 __指示框为橙色__。

  1. Flongle 通过硬件检测
  2. MinION 通过硬件检测
  3. Flongle 未通过硬件检测

MinION hardware check

如硬件未通过检测,请卸下并重新插入CTC,再次运行硬件检测。如果仍未通过检测,请通过电子邮件(support@nanoporetech.com)联系我们的客服。

8. 测序芯片质检

测序芯片质检

在DNA/RNA文库上样前,请务必对测序芯片的活性纳米孔数进行质检。质检需在您收到测序芯片12周之内进行。Oxford Nanopore Technologies会对活性孔数量少于以下标准的芯片进行替换** :

测序芯片 芯片上的活性孔数确保不少于
Flongle 测序芯片 (FLO-FLG001) 50
MinION/GridION 测序芯片 800
PromethION 测序芯片 5000

** 请注意:自收到之日起,芯片须一直贮存于Oxford Nanopore Technologies推荐的条件下。且质检结果须在质检后的两天内递交给我们。

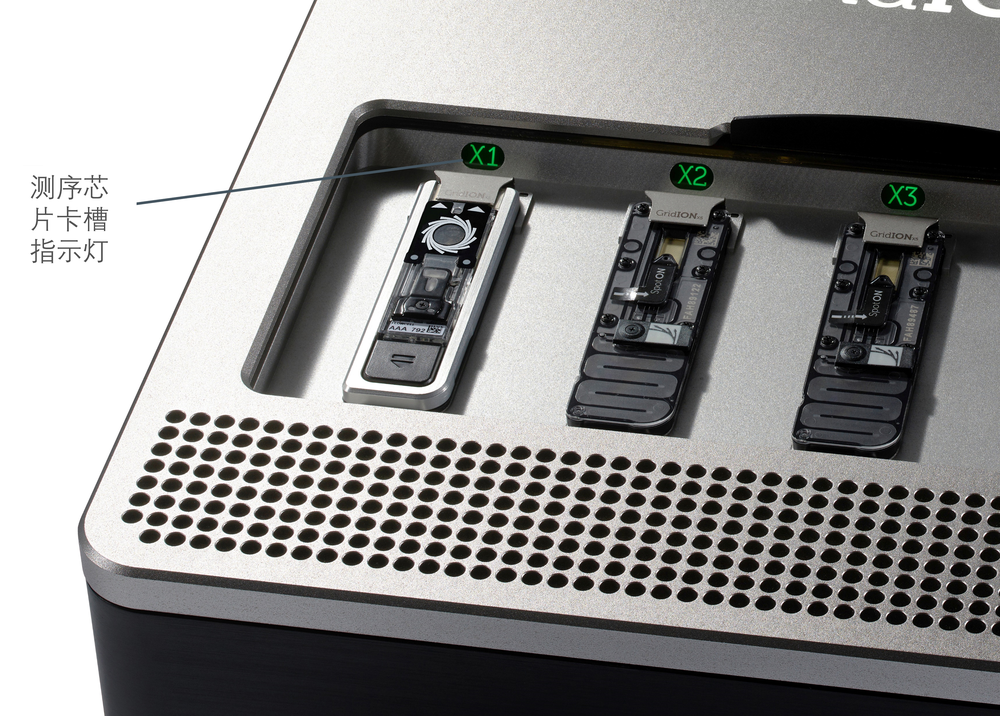

GridION X5 LED 灯

当测序芯片插入设备时,相应卡槽的LED指示灯将会亮起,颜色视测序芯片内ASIC的状态而定。 专用集成电路 (ASIC) 与传感器阵列连接并测量通过纳米孔的离子电流。

  • 蓝色:测序芯片上未检测到 ASIC
  • 绿色:检测到 ASIC
  • 红色:ASIC有问题

中文 Flowcell LED Indicator

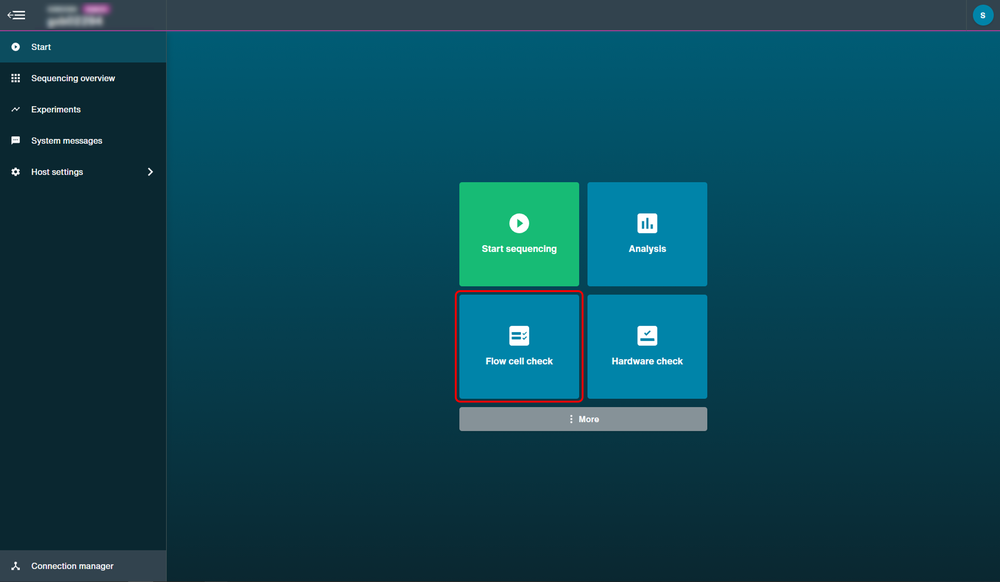

导航至“Start”(开始)页面,点击“Flow Cell Check”,打开测序芯片质检页面。

Flow cell check

当界面显示测序芯片类型并识别出芯片ID时,即可点击“Start”开始质检。

下图以GridION为例:

请注意: 对于Flongle,您需要手动填写测序芯片ID。 Flow cell check start 1

随即进入“Sequencing Overview”(测序概览)页面。

测序芯片下方将有进度栏显示检测进度。

下图以Flongle配置测试芯片(CTC)为例(红框内为进度栏)。

Hardware check progress bar

测序芯片健康状况指示框

测序概览(Sequencing Overview)页面会显示测序芯片的质量。质量分为三个等级:

  1. 黄色!(图中Flongle测序芯片): 活性测序孔数量低于质保范围。将芯片从测序设备中取出后重新插入,并运行测序芯片质检。如果测序芯片活性孔数仍然低于质保范围,请您发邮件至support@nanoporetech.com

  2. 绿色√(图中MinION 测序芯片): 活性测序孔数量在质保范围之上。

  3. ?(图中PromethION 测序芯片): 测序芯片在本次MinKNOW使用期间还未经过质检。

Flow cell check icon all devices

请注意: 芯片质量指示框仅在当次MinKNOW使用期间可见。一旦该次使用结束,测序芯片的状态将被清除。

9. 测序并监测实验

请参阅纳米孔社区中的MinKNOW实验指南,查看如何设置测序实验及监测实验进度。

测序前,您需备好经过纯化的DNA或RNA样本并完成建库。有关样本制备的更多信息, 请参阅纳米孔社区 “Documentation” 栏目的 Prepare 部分。

您可通过此链接访问MinKNOW实验指南。

10. 数据管理

请参阅以下Nanopore Learning 视频,获取更多有关卸载数据的信息:

GridION:卸载数据至远程存储

请点击此处,查看测序设备相关的常见问题解答

文件管理器(File Manager)

用户可通过测序设备设置(Host Settings)下的文件管理器页面管理和传输数据。

浏览选项卡,查看储存的数据:

  • Internal (内置存储)标签页:数据存储于MinKNOW所连接的测序仪中(MinIONMk1C、GridION、PromethION)
  • Removable (可移动存储)标签页:数据存储于MinKNOW所连接的可移动存储设备中,如USB移动硬盘
  • Network (网络存储)标签页:数据存储于MinKNOW所连接的预挂载的网络驱动器上。

HS 6

将设备作为共享/网络硬盘远程访问:

导航至“Device settings”(仪器设置),将“Share”(共享)切换至开。


请在弹出的新窗口填写您为此创建的安全密码。


点击“Set Password”(设置密码)。几秒钟后,共享切换按钮即被激活。

用户即可在不同的网络上访问并共享数据。

image (26)

请注意 上图是在GridION上共享数据的示例。如在MinION或PromethION测序仪上共享数据,则按钮上的文本会相应替换为“Min”或“Prom”。

提示

如需取消共享,请将共享按钮切换至关。

请注意: 如再次打开共享,用户之前所设密码会被删除,须要重置。

如需在内置存储、可移动存储和网络存储选项间移动数据:

将页面底部的“Select”(选择)选项切换至“On”(开启),即可使用右下角的“Copy”(复制)、“Move”(移动)、“Delete”(删除)和“Rename”(重命名)选项。


选择一个文件或文件夹,然后使用右下角的选项。


提示

请先选定待移动或删除的文件,再点击 “Move”(移动)或“Delete”(删除)。

点击“Copy”(复制)或“Move”(移动),以打开新的对话框,其中列出了设备可访问的全部硬盘。

请注意:插入的USB硬盘或SD卡会显示在“Device”(设备)文件夹下。


点击要打开的硬盘,浏览文件目录以选择目标路径。然后点击“Copy”(复制)或“Move”(移动)以确认操作。

点击界面上的“New Directory”(新的目录)图标即可创建新目录。

如下图所示,点击标签页右下方红框内的图标,打开“Create New Directory”(新建目录)对话框并键入目录名称。然后点击 Create (创建)。


磁盘管理(Disk Management)

导航至 __Device Settings__(仪器设置)以查看设备上的可用磁盘空间。

使用 Eject 选项,选择弹出所连接的所有外围设备(包括USB)。

选择 __Add Network Drive__(添加网络硬盘),填写使用Samba(SMB)服务器或网络文件系统(NFS)所需的账户信息,将网络硬盘连接至设备。

device settings

11. 关闭MinKNOW和GridION测序仪

关闭GridION测序仪

关闭GridION设备的计算机时,请按照指定的步骤顺序操作,以避免可能出现的问题(如在识别测序芯片时)。请遵循本节中的说明,确保正确关闭设备。

请确保所有测序芯片均不在运行状态。

no running flow cells

如各测序芯片示意图下方均未出现实验进度条,则说明没有正在运行的实验。

导航至“Device Settings”(仪器设置)页面,点击“Shutdown”(关闭)。

shut down

如使用电源,则请关闭电源。

如您使用计算机远程连接设备,请关闭 MinKNOW 应用程序窗口。

12. 通过用户界面升级软件

概述

MinKNOW是专供纳米孔测序设备使用的软件。有关该软件的更多详情,请参阅MinKNOW 技术文档。 有关如何使用MinKNOW软件的说明,请参考 MinKNOW 实验指南

重要

更新软件

当有新软件或更新时,Oxford Nanopore Technologies 会通过社区发布公告。

我们强烈建议用户在新版本发布后尽快更新。

请注意: 请于本节查看软件须访问的IP地址及范围,据此设置防火墙。

如果设备通过远程连接或正在运行实验,将无法进行设备更新。

Oxford Nanopore Technologies设备的防火墙设置

Oxford Nanopore Technologies软件将需要访问列于此处的AWS IP范围:

http://docs.aws.amazon.com/general/latest/gr/aws-ip-ranges.html

以及以下两个IP地址:

              178.79.175.200
               96.126.99.215

请将宽带网线插入宽带网接口并连接至网络。

当有新更新可用时,将弹出一个对话框。

选择 Get Update (获取更新)以自动更新软件。

您可以跳过更新,但是我们建议您在 有可用更新时尽快更新软件。 有些更新为仪器使用必需,因此无法跳过。

36

请注意: 对MinION Mk1B,单击 Get Update (获取更新)将在测序仪所连计算机上打开 软件下载 页面。用户可于该页面下载更新后的 MinION 软件。

用户可以通过“Host settings”(测序设备设置)下的“Software”(软件)板块更新仪器。

导航至“Host Settings”(测序设备设置)下的“Software”(软件)板块。点击“Get Update”(获取更新)以打开安装窗口。

当软件有可下载的新版本时,界面会出现“Update”(更新)按钮。

请注意: 对MinION Mk1B,单击 Get Update (获取更新)将在测序仪所连计算机上打开软件下载页面。用户可于该页面下载更新后的 MinION 软件。

Software update 1

选择”Get update'“(获取更新)

在安装窗口点击“Install Update”(安装更新)以下载更新。

对话框中将显示版本变更信息。

Installer 1

等待软件更新;需要几分钟的时间。

Installer 2

更新完成后,请关闭设备,然后重新启动。

在“Current version”(当前版本)查看软件版本。

13. (进阶)通过终端升级软件

获取最新更新

硬件检测成功后,请更新至软件的最新版本。在终端输入以下命令即可:

sudo apt clean
sudo apt update
sudo apt install ont-gridion-release

默认的sudo密码为grid。为确保测序设备的安全,请修改密码。

命令成功执行后,请使用以下命令关闭设备,然后再次打开:

sudo poweroff

后续的测序设备更新

当有GridION相关的新软件或更新时,Oxford Nanopore Technologies 会在社区发布公告。

我们强烈建议用户在新版本发布后尽快更新。

请遵循本地IT部门的建议,及时对设备的Linux系统进行安全更新。

请注意: 请务必配置防火墙,允许使用443端口进行出站访问,以便顺利更新。

14. 下载ISO镜像并刻录至USB硬盘

概览

您可参考下文说明,制作用于测序设备操作系统重建的USB启动盘。

如果您尚未收到带有ISO镜像的USB硬盘,请继续阅读以下步骤。 如果您已经收到USB硬盘,请直接跳至下一步骤:“如何从USB启动”。

重要

即使您已选择保留数据,我们仍强烈建议您将数据传输到备份存储。这是因为在操作系统重建的过程中可能会发生意外情况,比如USB断开、断电等,导致数据损坏。

刻录IOS镜像至USB硬盘

适用于刻录ISO镜像的软件:

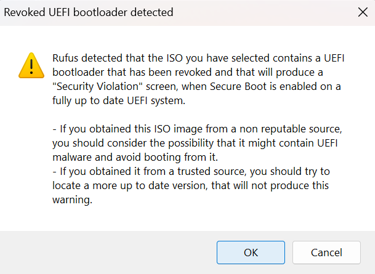

请注意: 另一款ISO刻录工具balenaEtcher不适用于我们的ISO镜像 。您需使用运行 Windows系统的计算机,并可能需要管理员权限来安装Rufus软件。

Rufus

请使用下述配置刻录 ISO 镜像( 使用EFI/GPT引导):

  • 分区方案:GPT
  • 目标系统:UEFI

USB硬盘须具备如下规格:

  • 容量须在32BG及以上
  • 推荐使用USB 3.0接口
  • 须使用 UEFI 引导选项

请注意: 我们建议使用两个来自不同制造商的USB硬盘进行闪存备份。普通的USB硬盘在重建操作系统时可能会无缘故地出现故障。

15. 如何从USB 硬盘启动

关闭GridION 测序仪。

将制作好的USB启动盘插入测序设备背面、内部为蓝色的USB端口。

如测序设备的序列号为GXB01xxx 或 GXB02xxx,请依照第3步中的情况a操作。如为GXB03xxx,请依照第3步中的情况b操作。

启动GridION 测序仪。

a.当屏幕出现ASRock画面时,按F11键进入启动菜单。

使用光标选择 UEFI USB 启动选项。选择Enter Setup

Initialising

b.当屏幕显示ASUS 画面时,按Del键进入启动菜单。使用鼠标,点击Boot Override 区域下的**UEFI: [USB 名称] [USB 信息]**。该操作将触发下一个菜单。

GridION 3b new image

请确保高亮菜单屏幕上的“Customer Factory Reset image”选项。该选项会检测到安装指令并尝试保留现有的网络配置、主机名和/数据分区。接着按回车键。我们建议您在执行此步骤前尽可能备份数据。

选项 功能 何时采用
Customer Factory Reset - 保留网络配置
- 保留主机名(即 PCA1XXX)
- 保留数据
- 清除元数据或格式化所有磁盘
- 将设备重置到与镜像名称中反映的 MinKNOW 版本相对应的状态(例如 22.10 ISO = MinKNOW 22.10)
- 尝试保留现有数据的情况下将设备重置到已知状态
Reset Install and keep /data - 保留网络配置
- 保留主机名(即 PCA1XXX)
- 保留数据
- 清除元数据或格式化所有磁盘
功能与 Customer Factory Reset选项相同
Format Disks and lose /data - 保留网络配置
- 保留主机名(即 PCA1XXX)
- 保留数据
- 清除元数据并格式化所有磁盘
- 数据存储可能出现问题,或者使用了新的未格式化的硬盘(例如硬盘故障或更换)
- 当keep /data选项不能解决问题时
SECURE WIPE - can take hours - 保留网络配置
- 保留主机名(即 PCA1XXX)
- 保留数据
仅在技术服务团队要求时使用此选项 - 该选项会将磁盘上的所有数据覆盖为0、彻底擦除。

Reset options (2)

您将看到下图所示的屏幕内容。选择“Standard Installation”后,会弹出确认提示框,选 择“Okay”。

请注意: 蓝色桌面可能会占满整个屏幕。 您可按Esc键,在默认浏览器中查看菜单。

Installation options (3)

Standard installation confirmation (4)

屏幕将跳转如下图所示界面,您可通过进度条实时查看更新进度。 整个安装过程可能需要约 1 小时。

请注意: 系统多次重启属正常现象。

GridION-build-screen

设备重新启动后,您可能会多次看到下图界面。GridION 可能会停滞在此界面,但至多不应超过30 分钟即会继续。您无需在系统重建过程中与设备交互(即使出现此界面)。


系统重建完成后,屏幕将显示常规登陆界面。 登陆后,桌面上应显示MinKNOW 图标;若未能显示,请关机再重新启动。

之前对设备密码所做的任何更改都将恢复为grid。 如果您需要更新默认密码,请参考 此处的说明

打开MinKNOW,检查软件是否能够检测到所有测序芯片的位置。如不能,请再次关机然后重新启动。

16. 完成系统恢复

打开文件资源管理器,通过点击USB 启动盘一旁的弹出图标来移除USB 启动盘。

设备在首次启动时可能需要几分钟才能识别键盘和鼠标。

按下“Ctrl+Alt+T”,以打开终端窗口。

主机名应当出现在命令行,如主机名在系统重建过程中未保留,请键入:

ont-gridion-serial set GXBXXXX

其中 GXBXXXXX 是设备背面标签上的序列号。

按回车键。

键入“bash”,然后按回车键,确认已设定主机名。

配置您的网络:

以下脚本可帮助您配置网络。 打开终端窗口,输入以下命令:

ont-network-settings

脚本选项包括:

--dhcp(非必需)-使用DCHP,并仅保留接口、绑定和覆盖这三项属性
--address ip_address(必需)-此设备的IP地址
--subnet subnet_mask(必需)-此设备的子网掩码
--gateway gateway_address(必需)-此设备的默认网关
--dns DNS_server1,DNS_server2(必需)-此设备的DNS服务器
--search your_domain(必需)-您的域名后缀 (例如,公司名.地域)
--overwrite(非必需)
--help -详细说明上述选项

如需重置设置,请在上述命令选项前使用--overwrite 标志,再关闭设备后重启。

打开MinKNOW,查看是否存在软件更新,或通过终端输入以下命令查看更新:

sudo apt update
sudo apt install ont-gridion-release

ont-system-test (not available on some ISO images)
ont-validate-install

如果安装成功,您应该会看到以下消息:

All Packages installed and nvidia is happy, so resetting ont-restore-apt

如果安装不成功,请运行以下命令:
sudo apt update
sudo apt dist-upgrade
sudo ont-validate-install
sudo reboot

如果在关闭设备再重新启动后问题仍未得到解决,请联系技术支持 support@nanoporetech.com。

17. 如您遇到问题

如若构建过程无法正确恢复您的计算机,请将“如何从USB硬盘启动”部分的第4步替换为下述步骤:

选择UEFI选项后,按 回车键 (第3步)。请确保选中屏幕上的Format disks and lose /data,使之保持高亮状态。此选项将重置所有磁盘并重建整个系统。系统重建完成后,您将需要手动设置主机名。

Reset options (2)

重建过程将清空系统的所有磁盘,并关闭设备、再重新启动。 完成后,请按照“如何从USB硬盘启动”部分步骤4所述,选择“Customer factory reset image”,安装系统。

若“如何从USB硬盘启动”部分步骤5所示屏幕并未出现,而是显示带白色文本的黑屏,请重新启动GridION(按下电源键几秒钟),然后从第3步继续。

在清空系统磁盘的过程中,屏幕上会显示 ASRock 或 ASUS 标志,并有一滚动圆圈。该过程可能需要一些时间,在完成后会重启。

OS update ASUS

如果您选择了除“secure wipe”以外的标准重置选项之一,且 GridION 在重置过程中崩溃或产生错误,请执行“secure wipe”。

当选择“secure wipe”选项,系统会删除所有数据,并将硬盘完全擦除至已知状态。如果在执行了“secure wipe”和随后的“customer factory reset”后,GridION 仍无法启动,则可能存在硬件故障。请联系我们的技术支持人员 (support@nanoporetech.com) 寻求帮助。

18. 常见问题解答

如果您的测序设备出现问题或在测序过程中遇到困难,请联系我们的技术服务团队。

如需查看常见问题解答,请参阅MinKNOW支持板块

通常,需要排除故障时,我们建议您导出日志并发送给技术服务团队。

MinKNOW的帮助功能和支持链接

您亦可直接通过MinKNOW界面访问Nanopore支持中心。

点击MinKNOW界面右上角的“Help”(帮助)选项后,页面将弹出一个带有链接和二维码的窗口: MinKNOW UI Help option 6 0

MinKNOW UI Help option QR 6 0

如果您使用的是较大型测序设备(如GridION、PromethION 24/48)或MinION Mk1b、P2 Solo,点击窗口中的链接即可直接跳转到Nanopore支持页面。

如果您使用的是P2 Integrated或MinION Mk1C,可以用其他设备扫描二维码,或者输入短链接,快速访问支持中心。

导出日志:

对GridION、PromethION 24/48、PromethION 2i、及与GridION连接的PromethION 2 Solo:

  • 在“Export Logs”(导出日志)栏目下选择 Export(导出)。

日志成功导出后,“Export”按钮下方将显示导出路径。日志将以.tgz压缩文件格式下载至“logs”(日志)目录中。

您可于“Host Settings ”(测序设备设置)下的“File Manager”(文件管理器)中按需设定日志导出路径:

  • 在“Export Logs”(导出日志)栏目下,点击 **Logs exported to:**(日志导出至:)对话框右侧的文件,在MinKNOW的文件管理器中打开日志所在路径。
  • 使用文件管理器右下角的控制面板移动日志文件。

export logs

如 PromethION 2 Solo 与独立计算机连接

您可于下述路径获取各测序实验的日志:

  • Windows C:\data\logs

  • Mac OS X /private/var/log/MinKNOW

  • Linux /var/log/minknow

清除日志和临时数据:

在“帮助”(Help)页面的“清除文件”(Clean up files)部分选择清除(Clean up),并在弹出的对话框内确认。

请注意: 将清除日志及临时数据,实验数据不会被删除。

clean up

修复仪器故障:

在“帮助”(Help)页面的“Troubleshooting”(故障排查)部分点击 Run repair(修复问题),并在弹出的对话框内确认。MinKNOW将尝试修复以下问题:

  • 确保“/data”下所需路径存在,且具有正确的所有权和权限。
  • 确保“/data”下所需文件的所有权和权限正确。
  • 确保GPU正以最高性能运行
  • 确保已禁用蓝牙

Screenshot 2023-01-24 125625

Last updated: 5/9/2024

Document options

Language:
